產品概述

焊接閘閥是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。流體阻力小 , 密封面受介質的忡刷和侵蝕小。開閉較省力。介質流向不受限制 , 不擾流、不降低壓力。形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

閥類	傳動方式	連接形式	結構形式	密封面	公稱壓力	閥體材料
閘閥	傘齒輪	焊接	彈性閘板	D802/D812 STL/STL	P54100V、P54140V P54170V、P57170V	WCB-C ZGCr5Mo WCB-C6 ZG20CrMo-I WCB-C9 ZG35CrMoV

說明：Z60Y-P54160V DN25手動電站閘閥，焊接連接彈性閘板，密封面硬質合金，540℃以下公稱壓力16.0MPa閥體為鉻鉬鋼。

焊接閘閥技術參數

產品型號		Z60Y-160				Z60Y-P54100V
		Z60Y-200				Z60Y-P54140V
		Z60Y-250				Z60Y-P54170V
		Z60Y-320				Z60Y-P57170V
		傘齒輪傳動閘閥在型號“Z”后插入“5”為Z560Y
公稱通徑（DN/mm）		15～50、（21"～16"）2
適用溫度/℃		≤425		≤552		≤593		≤550
適用介質		水、蒸汽、氣體、石油產品
試驗壓力（MPa）	公稱壓力PN/MPa	16.0	20.0	25.0	32.0	P54100V	P54140V	P54170V	P54170V
	強度試驗	24	30	37.5	48	30	42	48	6.3
	密封試驗	17.6	22	27.5	35.1	11	15.4	17.8	18

焊接閘閥廠家

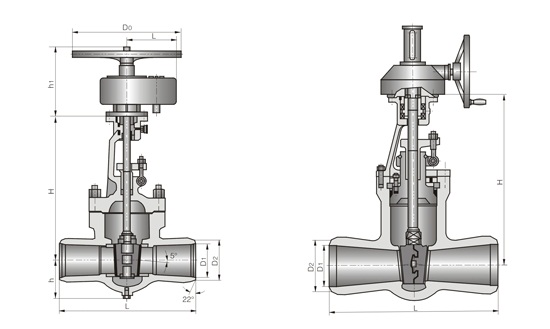

焊接閘閥外形尺寸國標電站（手動）

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	外形尺寸及連接尺寸
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	L1	d	H
16.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
20.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
25.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338

焊接閘閥磅級電站（手動）

型號	規格in	外形尺寸及連接尺寸
型號	規格in	d	L	H
Z60Y-1500Lb	212	56	254	671
	3	64	305	692
	4	84	406	790
	5	100	483	875
	6	126	559	1055
	8	158	711	1148
Z60Y-2000Lb	212	50	330	640
	3	60	368	690
	4	80	457	806
	5	96	533	980
	6	118	610	1090
Z60Y-2000Lb	212	46	330	639
	3	54	368	680
	4	70	457	805
	5	86	533	965
	6	104	610	1070
Z60Y-3500Lb	3	44	440	745
Z60Y-3500Lb	4	56	540	860

焊接閘閥磅級電站（傘齒輪）

型號	規格in	外形尺寸及連接尺寸
型號	規格in	d	L	H
Z560Y-1500Lb	8	158	711	813
	10	200	864	998
	12	250	991	1156
	14	280	1067	1287
	16	318	1194	1413
Z560-2000Lb	8	148	762	935
	10	180	914	1050
	12	222	1041	1150
	14	254	1118	1231
	16	294	1245	1330

型號	規格in	外形尺寸及連接尺寸
型號	規格in	d	L	H
Z560Y-2500Lb	6	127	610	928
	8	130	762	851
	10	162	914	1031
	12	210	1041	1166
	14	234	1118	1217
	16	264	1245	1381
Z560Y-3500Lb	5	74	616	774
	6	88	692	857
	8	116	846	1041
	10	142	1000	1197
	12	174	1124	1338
