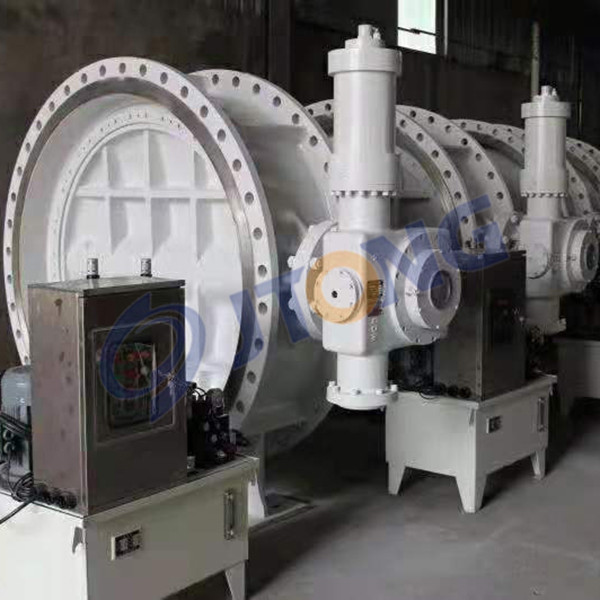

0.1秒液控快速關閉閥

公稱通徑：DN150~DN1800

公稱壓力：PN2.5~PN40

適用介質：水、蒸汽、氣體、油品等

介質溫度：≤400℃

開閥時間：10~90秒(可調)

正常關閥：10~90秒(可調)

快速關閥：0.3~0.8秒

全開狀態小流阻系數：0.1

動力電源：AC380V

可選控制電源：AC220V、DC220V、DC110V、DC24V

可控制動作：開閥、關閥、停止、15度游動、快關、遠程故障聯鎖快關

遠程信號類型：無源的開關量信號、4~20mA模擬量信號

液控快速關閉閥主要安裝于汽輪機抽汽管路、高爐煤氣余壓發電裝置（TRT）進氣管路等高安全等級系統，在系統出現危機工況時，在0.3~0.8秒鐘內實施緊急關閥，實現管路的可靠截止，保護系統安全。

我廠生產的液控快速關閉閥主閥密封副為三偏心結構，啟閉輕松，密封可靠。傳動箱結構緊湊，油缸尾部設有緩沖裝置，消除快關時對油缸的沖擊。液壓站主要控制閥均采用德國力士樂等國際廠家螺紋式插裝閥產品，占用空間小。普通啟閉操作時，壓力油源由油泵或汽輪機、TRT主機配套液壓站提供，快速關閉時，則通過蓄能器能源的快速釋放來實現。本閥除設有緩開、緩關、快關、停止等動作外，全開位還可以進行10%行程游動試驗，保證系統在緊急關閥時不會卡阻。

本閥電氣控制采用PLC智能型控制系統，操作簡單，性能可靠，智能化程度高，可充分滿足用戶自動化控制的需要。
