高加旁路液動入口三通閥&出口三通閥

高加聯成閥是高壓加熱器配備的自動保護裝置，以保證在高加管系發生泄漏，或疏水調整門卡死等異常情況時，由此閥門自動關閉向高加管系通水而打開旁路通水，由于高壓加熱器為了要切斷給水，所以設計一套水側的保護閥門，高加聯成閥的稱呼是指一套閥門所以稱為聯成閥，有入口聯成閥及出口聯成閥之分。高加入口聯成閥也就是大家常說的給水三通閥，三通閥有電動、液壓之分，一般30萬以上機組稱呼多，因?yàn)楦呒铀畟?cè)出口閥設計為電動閘閥居多。高加聯成閥都是水壓閥門，靠給水做動力，在需要時關閉聯成閥切斷給水，給由小旁路管出口聯成閥。出口閥在小旁路來水的作用下關閉，同時給水通過止回閥流到鍋爐，避免鍋爐斷水，同時保護了高壓加熱器。此閥門的設計比較獨特，分為上閥座及下閥座，當閥門打開給水進入高加時，閥芯與上閥座接觸密封，保證給水不走小旁路；當閥門關閉，給水走小旁路進入鍋爐時，閥芯與下閥座接觸密封，保證高加能夠解列、檢修。

高加保護閥用于高壓加熱器給水保護系統，在高壓加熱器發生故障或其它原因甩高加時，快速切斷高加給水，使高壓加熱器解列，給水通過旁路進入鍋爐，從而保護高壓加熱器，使機組正常運行。

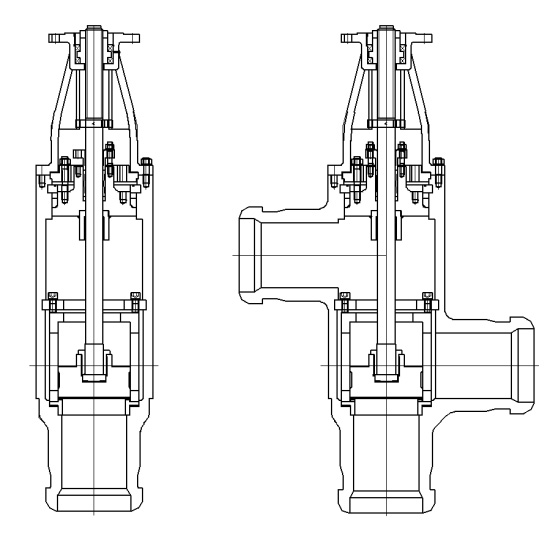

電動三通高加聯成保護閥（進口閥）高加聯成閥，介質流線好，流阻小，性能可靠。該閥為三通閥，給水由側面進口引入，向下出口進高壓加熱器，另一側出口與旁路管道相聯。閥門有上下兩個密封面，高加正常運行時，該閥開啟，閥瓣上移與上密封接觸，旁路切斷。當高加發生故障或其它原因需要甩高加時，閥瓣下移，關閉閥門，給水通過另一側出口由旁通管道直接進入鍋爐，而不通過高壓加熱器，使高加解列。該閥有兩個閥座，下閥座可更換，上閥座與閥體采用密封圈密封，保證正常工作和長期運行時不發生泄露。密封面堆焊司太立（Stellite）合金，耐磨損，抗檫傷，壽命長。閥桿采用特殊設計工藝，保證開關時間30秒。該閥和出口閥（電動閘閥）配套，確保高壓加熱器安全運行。
