Z643TC氣動單閘板陶瓷閘閥/ Z644TC氣動雙閘板陶瓷閘閥用于電廠干灰系統倉泵進料閥，可用于高硬度的顆粒介質，也可用于礦山、造紙、化工等各類有磨損的干粉塵、水蒸氣的官道上作啟閉之用。公稱壓力1.0MPa，適應溫度≤150℃。

密封面采用硬密封與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高，使用壽命是普通材料閥門的510倍。因此具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小，所以本閥為用戶帶來極高的經濟利益。

本閥料口全流通無阻擋物，有壓縮空氣自動吹堵裝置，卡灰、積灰現象少。

本閥采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。

陶瓷閘閥 結構特點

1、 以氣缸為驅動裝置，直接推動閘板上下運動，啟閉速度快。

2、 雙閘板間采用浮動連接，在介質壓力作用下形成可靠的單向密封。同時浮動連接可令閘板啟閉時因軸線不同心而旋轉上升，使閘板與閥座間的磨擦紋路均勻分布，不會產生線裝磨損，大大提高使用壽命，

3、 閥體及閘板密封面襯耐磨陶瓷，耐磨性能優越。

4、 體積小，便于運輸，安裝和維護。

陶瓷閘閥 工作原理

當氣缸通過閥桿帶動閘板下行時，閘板與閥體密封面吻合，將通道切斷，即為關閉；反之則為開啟。

陶瓷閘閥 安裝、使用與保養

1、 安裝前應將閥門清洗干凈，并清除在運輸過程中可能造成的缺陷。

2、  核對閥門上的標識及銘牌是否符合使用要求。

3、 本閥閥門可安裝在任意角度的管道上。

4、 本閥門運行時應全開或全關，不能做節流閥使用，否則密封面將被沖刷導致加速磨損。

5、 若長期存放，應存在于干燥通風的室內，定期檢查，防止生銹。

6、 運輸過程中防止磕碰。

 陶瓷閘閥 應用規范

單閘板陶瓷閘閥

雙閘板陶瓷閘閥

單閘板陶瓷閘閥 主要零件材料

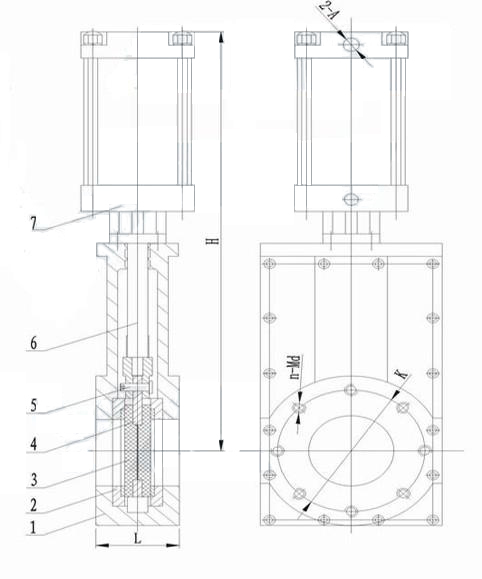

單閘板陶瓷閘閥 主要外形尺寸

雙閘板陶瓷閘閥 主要零件材料

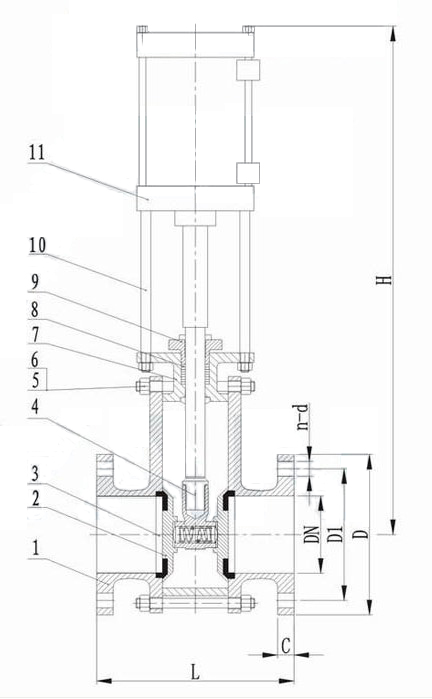

雙閘板陶瓷閘閥 主要外形尺寸
