焊接截止閥 J61H/Y

所屬分類：閘截止閥系列
發布日期：2020-09-10 14:50:19

24小時免費咨詢熱線：15351513002

產品概述

焊接截止閥適用于公稱壓力 PN10.0 ～ 32.0Mpa 及 P(54)100V ～ P(57)170V ，工作溫度 ≤540℃( 其中 P(57)170V 工作溫度為 570℃) 的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

焊接截止閥 結構特點

1. 產品設計制造按 E101 和 JB/T3595-93 標準的規定，結構合理，性能優良，造型美觀。

2. 閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。

3. 閥瓣、閥座的密封面采用司太立（ stellite ）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。

4. 閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。

5. 閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。

6. 電動截止閥配有 DZW 系列閥門電動裝置，具有殼體小，重量輕，功能全，外形美等特點，并可與程控電腦配套使用，也可按用戶要求選配電動裝置。

焊接截止閥標準規范

設計與制造：E101,JB/T3595-93

壓力溫度：E101,JB/T3595

結構長度：E101

對焊連接尺寸：GB/T15198.3-95

檢驗與實驗：GB/T13927-92

焊接截止閥主要性能參數

產品型號	公稱壓力	試驗壓力		工作壓力			工作溫度(℃)	適用介質
產品型號	公稱壓力	殼體強度	密封	P54	P55	P57	工作溫度(℃)	適用介質
J61H/Y-100	10	15	11				≤450	水、蒸汽、油品
J61H/Y-200	20	30	22
J61H/Y-250	25	38	28
J61H/Y-320	32	48	36
J61Y-P54/100V		30	22	10			≤540	蒸汽
J61Y-P54／140V		38	28	14
J61Y-P54／170V		48	36	17	10
J61Y-P55／100V		38	28		14		≤555
J61Y-P55／140V		48	36		17
J61Y-P55／170V		53	39			10
J61Y-P57／100V		48	36			14	≤570
J61Y-P57／140V		55	40			17
J61Y-P57／170V		60	44

焊接截止閥主要零件材料

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料	閥桿螺母	手輪	緊固體
J61H型	25 WCB	25 40Cr	鉻不銹鋼鉻鉬鋁鋼化	鉻不銹鋼	鉻不銹鋼	柔性石墨	鋁青銅	可鍛鑄鐵	優質碳鋼鉬鋼
J61Y型	25 WCB	25 40Cr	鉻不銹鋼鉻鉬鋁鋼化	25	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	優質碳鋼鉻鉬鋼
J61Y-P54型	ZG20CrMolV 12CrlMolV	12C r1MolV	20CrMol V 25CrlMolV	12CrlMolV	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	鉻鉬鋼
J61Y-P55型	ZG25CrMol V12CrlMolV	12C r1MolV	20CrMol V 25CrlMolV	12C r1MolV	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	鉻鉬鋼
J61Y-P57型	ZGl5CrMolV 12CrlMolV	12CrlMolV	20CrMol V25CrlMolV	12CrlMolV	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	鉻鉬鋼

焊接截止閥廠家

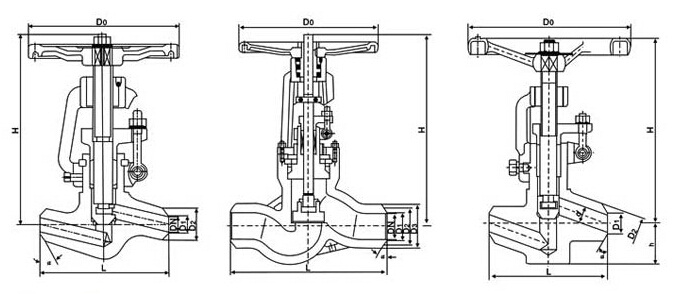

焊接截止閥主要外形尺寸

公稱通徑DN	主要外形尺寸和連接尺寸							重量
公稱通徑DN	L	D1	D2	D3	α	H	D0	重量
J61(H.Y)-25、40、64、100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10	120	12	25	40°	185	140	2.8
15	170	17	36	40°	247	200	7.5
20	170	22	42	40°	248	200	9
25	170	26	42	40°	248	240	9.5
32	170	31	44	40°	248.5	280	15
50①	250	50	82	32°	450	320	60
50②	350	50	82	32°	450	320	64
65	430	69	100	110	32°	669	400	74
80	470	84	108	130	32°	669	450	112.5
100	560	107	144	165	32°	755	500	178.5
注：DN50為兩種型號。
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V
10	120	12	28	40°	189	140	3
15	170	17	40	40°	250	200	9
20	170	22	46	40°	252	200	11
25	170	26	46	40°	254	240	13
32	170	31	49	40°	254	280	17
50①	250	50	90	32°	453	320	68
50②	350	50	90	32°	455	320	72
65	430	69	104	115	32°	630	400	83
80	470	84	110	140	32°	672	450	118
100	560	17	148	170	32°	761	500	165
