偏心半球閥PQ40H

所屬分類：閘截止閥系列
發布日期：2020-09-10 16:45:02

24小時免費咨詢熱線：15351513002

產品概述

PQ40H偏心半球閥/QP640H氣動偏心半球閥/PQ940H電動偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬?gòu)椥圆牧媳磺度虢饘僮?，閥座金屬面受到良好的保護。偏心半球閥特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

偏心半球閥主要零件材料

序號	名稱	代號	材料
			WCB		304 CF8		316 CF8M
1	閥體		WCB ZG230-450		0Cr18Ni9		0Cr18Ni12Mo2Ti
2	下端蓋		Q235-A		1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
3	內六角圓柱頭螺釘	GB/T70-2000	Q235-A		1Cr17Ni2		0Cr18Ni12Mo2Ti
4	下固定軸調節螺栓		Q235-A		1Cr17Ni2		1Cr17Ni2
5	六角螺母	GB/T6710-2000	Q235-A		1Cr17Ni2		1Cr17Ni2
6	下墊片		不銹鋼柔性石墨；PTFE；316夾柔性石墨
7	下軸承		0Cr18Ni9Ti	0Cr18Ni9Ti		0Cr18Ni12Mo2Ti
8	下固定軸		2Cr13	304		0Cr18Ni12Mo2Ti
9	球體		ZG2Cr13	0Cr18Ni9		0Cr18Ni12Mo2Ti
10	閥座壓圈		Q225-A	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
11	閥座		Q225-A	PTFE/1Cr18Ni12Mo2Ti		PTFE/1Cr18Ni12Mo2Ti
12	內六角圓柱頭螺釘	GB/T70-2000	Q235-A	1Cr17Ni2		1Cr17Ni2
13	閥座墊片		不銹鋼柔性石墨	1Cr17Ni2		0Cr18Ni12Mo2Ti
14	閥桿		2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
15	上軸承		0Cr18Ni9Ti	0Cr18Ni9Ti		0Cr18Ni12Mo2Ti
16	對開圓環		1Cr18Ni9Ti	1Cr18Ni9Ti		1Cr18Ni9Ti
17	定位圈		1Cr13	1Cr18Ni9Ti		1Cr18Ni9Ti
18	填料		柔性石墨	柔性石墨；PTFE		柔性石墨；PTFE
19	六角螺塞墊片		0Cr18Ni9Ti	0Cr18Ni9Ti		0Cr18Ni9Ti
20	六角螺塞		2Cr13	1Cr17Ni2		1Cr17Ni2
21	六角螺塞		2Cr13	1Cr17Ni2		1Cr17Ni2
22	支架		WCB ZG230-450	WCB；304		WCB；304
23	雙頭螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2		1Cr17Ni2
24	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni9		0Cr18Ni9
25	填料壓套		1Cr13	1Cr18Ni12Mo2Ti/1Cr18Ni9		1Cr18Ni12Mo2Ti/1Cr18Ni9
26	填料壓板		WCB	0Cr18Ni9		0Cr18Ni9
27	雙頭螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2		1Cr17Ni2
28	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni		0Cr18Ni
29	六角螺栓	GB/T5783-200	Q235-A	1Cr17Ni2		1Cr17Ni2
30	驅動裝置
31	六角螺塞墊片		0Cr18Ni9Ti	0Cr18Ni9Ti		0Cr18Ni9Ti
32	六角螺塞		2Cr13	0Cr18Ni9Ti		0Cr18Ni9Ti

偏心半球閥性能規范

材料性能	材料代號
	WCB	304	316	304L	316L		321
	ZG230	0Cr18Ni9（CF8）	1Cr18Ni12Mo2Ti （CF8M）	00Cr18Ni10 （CF3）	00Cr17Ni14Mo2 （CF3M）		ZG7Cr18Ni9T （F347）
適用介質	水、油品、蒸汽	硝酸類	醋酸類	強氧化介質	尿素等腐蝕介質		硝酸類
測試范圍Mpa
項目	公稱壓力	殼體壓力試驗	密封測試	上密封測試	低壓密封測試	探傷測試
試驗介質		水 Mpa	水 Mpa	水 Mpa	氣 Mpa	GB/T6440-1992
時間	（S）	120	60	60	0.5~0.6
壓力測試	1.0Mpa	1.5	1.1	1.1
	1.6Mpa	2.4	1.76	1.76
	2.5Mpa	3.75	2.75	2.75

偏心半球閥廠家

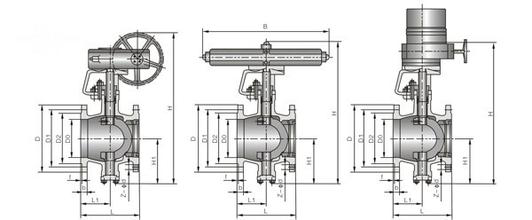

偏心半球閥主要外形尺寸

公稱壓力 PN/Mpa	公稱通徑 DN/mm	尺寸
公稱壓力 PN/Mpa	公稱通徑 DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210
