陶瓷球閥

所屬分類：閘截止閥系列
發布日期：2020-09-10 16:53:59

24小時免費咨詢熱線：15351513002

產品概述

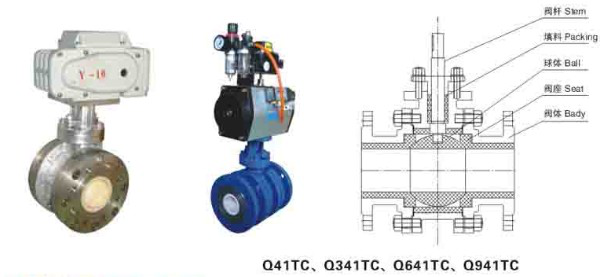

Q41TC陶瓷球閥/Q341TC蝸輪陶瓷球閥Q641TC氣動陶瓷球閥/Q941TC電動陶瓷球閥具有強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低，運行經濟性高和壽命長（是鈦閥的2～4倍）的優點。其驅動方式有手動、氣動、氣動一彈簧復位、電動等。并可按用戶的要求設計各類特殊陶瓷閥門。適用于各種酸、堿、鹽類液體、氣體介質環境，硬密封閥尤其適用于帶顆粒、纖維狀介質環境。

特點

1、所有與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度高（洛氏硬度HRC90），僅次于金剛石。因此，陶瓷球閥具有高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。

2、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。

3、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性高，使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。

4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的優勢，也是目前合適此類介質的閥門。

陶瓷球閥主要零件材料

閥體	閥桿	球體	閥座	填料	適用介質	適用溫度
WCB	2Cr13	復合陶瓷	復合陶瓷	PTFE	煤粉、煤渣、粉狀顆粒等腐蝕性介質	≤200℃
CF8 304	0Cr18Ni9 (304)	復合陶瓷	復合陶瓷	PTFE	煤粉、煤渣、粉狀顆粒、尿素類腐蝕性介質	≤200℃
CF8M 316	0Cr17Ni12Mo2 (316)	復合陶瓷	復合陶瓷	PTFE	煤粉、煤渣、粉狀顆粒、硝酸類等腐蝕性介質	≤200℃
CF3M 316L	00Cr17Ni14Mo2 (316L)	復合陶瓷	復合陶瓷	PTFE	煤粉、煤渣、粉狀顆粒、醋酸類等腐蝕性介質	≤200℃

陶瓷球閥設計標準

設計依據	GB	API	ASME
設計標準	GB/T12237	API6D	ASME B16.34
結構長度	GB/T12221	API6D	ASME B16.10
連接法蘭	GB/T9113 JB/T79	ASME B16.5、B16.47
試驗和檢驗	JB/T9092	API6D	API598

陶瓷球閥試驗壓力

公稱壓力PN	常溫工作壓力	殼體試驗壓力	氣密性試驗壓力	高壓密封試驗壓力
1.6	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4	4	6	0.6	4.4
6.4	6.4	9.6	0.6	7.1
Class150	2	3	0.6	2.2
Class300	5	7.5	0.6	5.5

陶瓷球閥廠家

陶瓷球閥主要連接尺寸

型號	PN	主要尺寸
型號	PN	DN	D	D1	D2	b	f	L	n-d
Q41TC Q341TC Q641TC Q941TC	1.0MPa	15	95	65	45	14	2	130	4×14
		20	105	75	55	16	2	130	4×14
		25	115	85	65	16	2	140	4×14
		32	135	100	78	18	2	165	4×18
		40	145	110	85	18	3	165	4×18
		50	160	125	100	20	3	203	4×18
		65	180	145	120	20	3	222	4×18
		80	195	160	135	22	3	241	4×18
		100	215	180	155	22	3	305	8×18
		125	245	210	185	24	3	356	8×18
		150	280	240	210	24	3	394	8×23
		200	335	295	265	26	3	457	8×23
		250	390	350	320	28	3	533	12×23
		300	440	400	368	28	4	610	12×23
	1.6MPa	15	95	65	45	14	2	130	4×14
		20	105	75	55	14	3	130	4×14
		25	115	85	65	14	3	140	4×14
		32	135	100	78	16	3	165	4×18
		40	145	110	85	16	3	165	4×18
		50	160	125	100	16	3	203	4×18
		65	180	145	120	18	3	222	4×18
		80	195	150	135	20	3	241	8×18
		100	215	180	155	20	3	305	8×18
		125	245	210	185	22	3	356	8×18
		150	280	240	210	24	3	394	8×22
		200	335	295	265	26	3	457	12×22
		250	405	355	320	30	3	533	12×25
		300	460	410	375	30	4	610	12×25
	2.5MPa	15	95	65	45	16	2	130	4×14
		20	105	75	55	16	2	130	4×14
		25	115	85	65	16	2	140	4×14
		32	135	100	78	18	2	165	4×18
		40	145	110	85	18	3	165	4×18
		50	160	125	100	20	3	203	4×18
		65	180	145	120	22	3	222	8×18
		80	195	160	135	22	3	241	8×18
		100	230	190	160	24	3	305	8×23
		125	270	220	188	28	3	356	8×25
		150	300	250	218	30	3	394	8×25
		200	360	310	278	34	3	457	12×25
		250	425	370	332	36	3	533	12×30
		300	485	430	390	40	4	610	16×30
