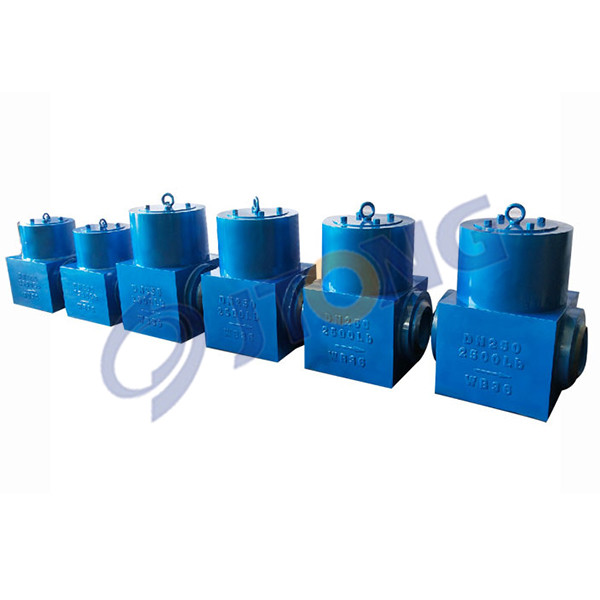

鍛造旋啟式止回閥

所屬分類：閘截止閥系列
發布日期：2020-09-10 17:52:23

24小時免費咨詢熱線：15351513002

產品概述

旋啟式止回閥
旋啟式止回閥是能自動阻止流體倒流的閥門。它的閥瓣在流體壓力作用下自動開啟，流體從進口側流向出口側；當進口側壓力低于出口側壓力時，閥瓣在流體壓差與自重等因素作用下自動關閉，以防流體倒流。廣泛應用在冶金、電站、煉油廠和石化廠等管路系統。

止回閥廠家

一、主要特點
1、結構簡單，動作可靠，流體阻力小于升降式止回閥，適用于較大口徑的場合。
2、可借助流體的壓力自動開啟。
3、僅適用于單向介質中。

二、技術規范
1、公稱壓力：1.6-75MPa?
2、公稱通徑：DN50-1000mm?
鑄造材料：CF3m、CF3、CF8m、CF8、CF8c、WCB、20crmov、15cr1mov、WC6、WC9
鍛造材料：A105、20#、12cr1mov、F22、F91、304、316、316L

三、采用標準
1、設計標準：GB?12236-89?
2、檢驗和試驗標準：JB/T?9092-1999?
3、結構長度：GB?12221-1989?
4、法蘭連接尺寸：JB79-1994?

四、主要零件材料、適用介質和溫度

零件名稱	材料名稱
閥體、閥蓋、閥瓣、搖桿、支架	WB36
螺栓	35CrMo
螺母	35CrMo
墊片	柔性石墨+304
適用溫度	-29~425℃
適用介質	水、蒸汽、油品等

五、保管、安裝、使用及維護
1、閥門應存放在比較干燥的室內。
2、長期存放的閥門要定期檢查兩端的蓋板是否完好、清除灰塵及污垢，并在閥門加工面涂防銹油，以防銹蝕。
3、安裝前首先要核對閥門的標志，以確定該閥門是否符合要求，然后卸掉兩端蓋板，將閥門清洗干凈。
4、關閉時，只要將介質截?cái)嗉纯伞?/span>

六、可能發生故障及排除方法

故障	原因	排除方法
閥體與閥蓋連接處的泄	1、螺栓未擰緊或松緊不均勻。 2、法蘭面有損傷或有雜物。 3、墊片失效。	1、系統泄壓后，重新均勻擰緊螺栓。 2、修整密封面和清除污物。 3、更換墊片。
閥瓣密封處的泄漏	1、密封面有夾雜物。 2、密封面有損傷	1、清洗干凈 2、修整損壞的密封面。
閥門啟閉不靈活	1、銷鈾磨損或彎曲變形	1、更換銷鈾
