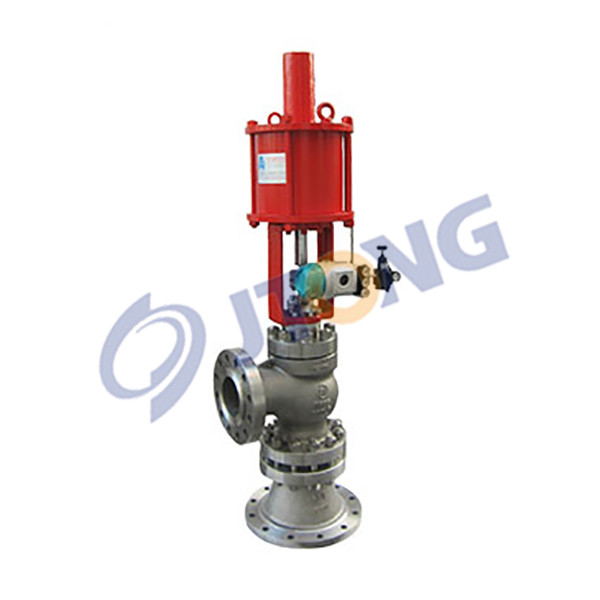

黑水角式調節閥

黑水調節閥是煤化工裝置必不可少的重要設備之一，長期在進出口壓差很大的氣、液、固三相流介質中使用。在確保調節特性前提下，無論是材質選擇，還是結構設計，都體現出設計者對閥門要求耐腐蝕、抗沖刷、安全可靠工作的構思和措施。獨特的流體結構設計、選用特殊工藝、材料配方和氣動執行機構，使黑水灰水調節閥的性能更加穩定可靠。閥體材質可選用WCB、WC6-12、304、316L、雙相鋼、特種材料等。閥體可選擇鍛造或鑄造。此閥完全可以替代國外的黑水、灰水調節閥。

1.壓力等級：Class150~Class2500；

2.口 徑：NPS1″~NPS28″；

3.密封等級：ANSI B16.104 VI無泄漏等級；

4.防爆等級：ExdIICT4、ExiaIICT4；

5.流量特性：直線、等百分比（對數）拋物線及快開等；

6.傳到方式：氣動、電動等；

7.連接方式：法蘭、焊接、卡箍、螺紋等。 法蘭標準按國際、美標及用戶要求設計，外型尺寸根據工況及用戶要求定制設計。

1 流體：設計工藝上解決了旋渦難題，并保證了流體暢通。

2 共振套：設計共振套有效的解決了高壓差產生的共振。

3 共振套工藝：共振套內腔設計了刮刀，有效的刮去了閥芯表面的結焦，防卡死功能。

4 閥桿：防旋渦設計，閥桿與閥芯采用機械連接。

5 閥芯與閥座：閥芯與閥座采用噴涂金剛石有效的解決了閃蒸、顆粒沖刷、氣蝕等苛刻問題。

6 流道設計：進出口流道及變徑區采用了熱壓式鑲嵌噴涂金剛石解決了進出口流道沖刷、閃蒸、顆粒沖刷、 氣蝕、硬裂等技術問題。

7 維護：設計結構維護拆裝簡便。

黑水調節閥適于在大壓差、強腐蝕、沖刷嚴重的氣、液、固三相流介質中長期使用。

零部件材質

1.閥體：WCB、WC6-12、4130、CF8、 CF8M雙相鋼等；

2.閥桿：17-4PH、304、316

3.閥芯：不銹鋼整體噴涂金剛石；

4.閥座：不銹鋼整體噴涂金剛石；

5.變徑： WCB、WCB-12、304、316L 雙相鋼通道內襯金剛石。
