一體雙芯閥

YTSX66JQY45F DN50

說明書

九通集團有限公司

目　　錄

一、　產品簡介

二、  型號說明

三、  主要零件材料選用及適用情況

四、  標準與規范

五、  結構特點

六、  維護保養

七、  儲運與安裝

八、  設備清單

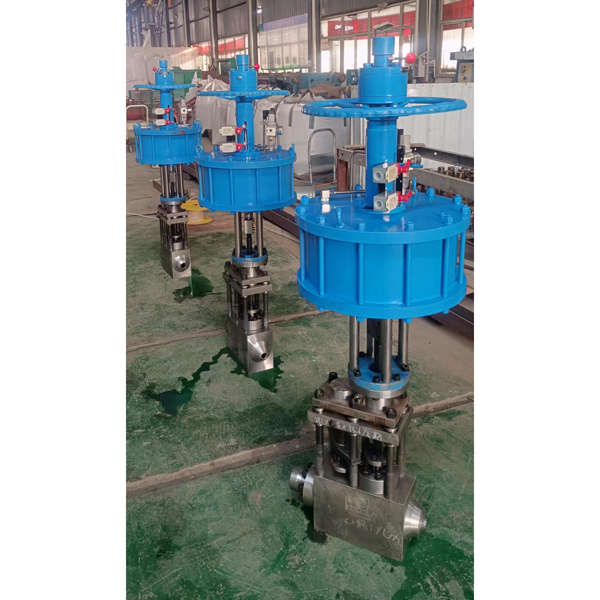

一體雙芯閥

一、產品簡介

隨著我國國民經濟的快速發展，電力工業成為我國的支柱產業。在熱電廠， 主汽疏水，鍋爐連排、定排，再熱器疏水，高加危機疏水等高壓差且極關鍵部位使用的閥門，易內漏、易沖刷等問題一直是設備使用部門頭疼的老大難的問題，即使是花費高昂的價格采購進口品牌設備，也不能得到有效解決。我公司結合多年的高壓差閥門設計經驗，借鑒國內外疏水閥的發展思路，成功研制了一體雙閥的新型結構，在實際使用中，體現了極佳的使用效果和超長的使用壽命。

   閥門閥體采用自由鍛鍛件材質，強度高，表面加工美觀，鍛件材質完全消除了鑄件可能產生的氣孔夾渣等組織缺陷，根據使用部位的溫度和壓力，有F91，F(xiàn)92，F(xiàn)22，F(xiàn)11，12Cr1MoV，A105等材質，閥座，閥芯，閥籠，采用不銹鋼鍛件，表面加工光潔度高，密封面采用堆焊司太力合金和氮化的雙重硬化處理，具有良好的耐沖蝕，耐高溫，抗擦傷，抗腐蝕性能。

   閥門結構設計為閥內件可拆卸結構，便于閥門檢修和更換備件。

  閥門的閥體閥蓋連接處，采用金屬齒形墊片和自密封石墨圈雙重密封的設計，對預防閥門外漏做了雙保險。

二、型號說明

YTSX  6  6  J Q  Y     45    F   DN（口徑）

                                閥體材料：C 碳鋼；P 不銹鋼；

                                  V鉻鉬釩鋼；F：F91，F92

                                   壓力磅級：(06:600Lb，09:900Lb，15：1500Lb，    25：2500Lb, 45:4500Lb)

                                   密封材料：H 不銹鋼；Y 硬質合金

                                   結構形式：三偏心結構

                                   連接方式：4法蘭連接，6焊接

                                   驅動方式：0手動，6氣動，7液動，9電動

                                   產品類別：一體雙芯閥

三、主要零件材料選用及適用情況

四、標準與規范

五、結構特點

本產品主要由一個閥門本體，兩套閥芯，一個驅動機構等部分組成。

閥門進出口方向：Dn50及以下：為截止閥端進，球閥端出（低進高出）

Dn65及以上：為球閥端進，截止閥端出（高進低出）

閥門動作設計： 關閉時：球閥先關閉-球閥完全關閉后，截止閥再關閉。

開啟時：截止閥先開啟-截止閥達到開啟0.25倍喉徑后，球閥再關閉。

設計效果：保護截止閥作為主密封免受沖刷，用球閥作為第一道密封，截止閥作為第二道密封，整個動作過程，主密封面的開關，都是在無壓差的情況下啟閉。

六、維護保養

1、出廠時各部分都已根據用戶要求調節設定好，一般不得隨意調節改動。

2、氣動閥門正常使用時無需使用手輪輔助開關，手輪作為在氣源故障情況下應急使用。使用手輪操作時請參照執行機構銘牌的操作指南。

3、閥門保溫包裹請勿包裹傳動部位，避免傳動卡澀。

4、根據使用情況，建議每三個月對傳動部位噴涂潤滑油。

七、儲運與安裝

1、運輸要求包裝可靠，且有防塵防雨設施，吊裝過程應注意緩慢、平穩、輕放，避免因強烈撞擊振蕩而導致零部件受損。

2、注意防塵防雨, 本閥禁止露天存放。

3、存儲超過一年以上，應重新進行壓力測試后使用。

3、安裝閥門時注意閥體上流向標識，按標識流向安裝。

八、設備清單
