氣動V型調節球閥

所屬分類：閘截止閥系列
發布日期：2020-09-10 17:07:36

我要詢價

24小時免費咨詢熱線：15351513002

產品概述

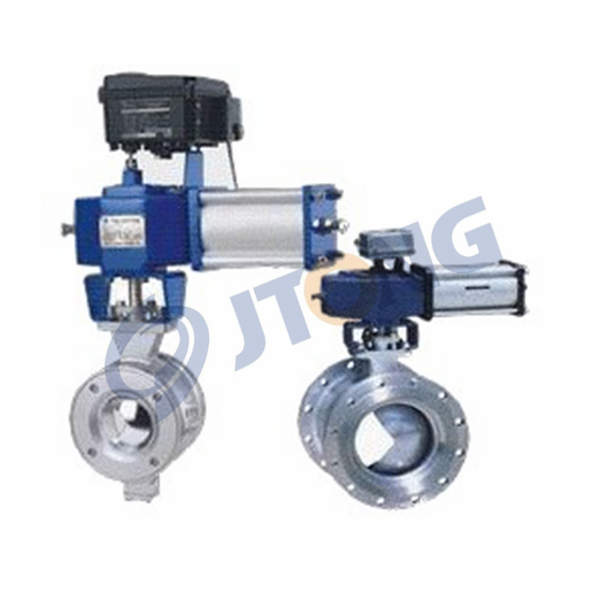

氣動V型調節球閥(法蘭式、對夾式)

V型調節球閥價格

是引進國外先進技術制造的一種新型球閥。采用板簧加截的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。V型切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒及料漿等介質。

氣動V型調節球閥技術參數

閥類	傳動方式	連結形式	結構形式	密封面	公稱壓力（MPa）	閥體材料
球閥	6-氣動 6s-氣動帶手動	法蘭式對夾式	V型固定球	F-氟塑料 H-合金鋼 PPL	1.6 2.5 4.0 6.4	按表內閥體材料代號
公稱通徑DN(mm)		15-300
材料材料代號		C		P		R
主要零件	閥體	WCB		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	球板	2Cr13		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13		1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	硬質合金聚四氟乙烯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類		醋酸類
	適用溫度	-28℃～400℃		-28℃～250℃
控制型式		雙作用/單作用
作用型式		切斷/調節
輸入信號		電信號：0～10mA、-4～10mA 氣信號20～100kPa
回信電壓		AC220V/DC24V
工作介質		凈化壓縮壓氣
執行器	型號	GT系列、HY系列、AW系列、ZSH系列
	氣源壓力	0.4～0.7MPa

氣動V型調節球閥主要外形尺寸

公稱通DN(mm)	尺寸											執行器型號
	H	H1	對夾式			法蘭式
	H	H1	D	L	L1	D	D1	D2	P	L	Z-φd
25	320	57	64	50	25	110	85	65	14	102	4-14	可選配GTD/GTE、 AW/AWS、HY、 ZSH系列執行器 (以上選配僅供參選具體選用根據實 際要求)
40	400	63	82	60	25	145	110	85	16	114	4-18
50	450	92	100	75	32	160	125	110	16	124	4-18
65	450	100	120	85	38	180	145	120	18	145	4-18
80	465	108	131	100	45	195	160	135	20	165	8-18
100	500	117	158	115	50	215	180	155	20	194	8-18
125	550	140	180	135	55	245	210	185	22	213	8-18
150	610	177	216	160	65	280	240	210	24	229	8-23
200	710	200	268	200	80	335	295	265	26	246	12-23
250	850	252	326	240	92	405	355	320	30	297	12-25
300	950	270				460	410	375	30	338	12-25
