D71J對夾式襯膠蝶閥/D671J氣動襯膠蝶閥/D971J電動襯膠蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
對夾式襯膠蝶閥 產品特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、襯膠蝶閥結構獨特，操作靈活，省力，方便。
對夾式襯膠蝶閥 密封材料適用范圍
密封圈材料代號 | 適用溫度 | 適用介質 |
NR | ≤85℃ | 水、空氣、酸堿類 |
CR | ≤85℃ | 水、煤氣、酸堿類 |
NBR | ≤100℃ | 水、油品 |
EPDM | ≤120℃ | 水、蒸汽、一般酸堿類 |
FKM | ≤150℃ | 水、蒸汽、強酸堿類 |
對夾式襯膠蝶閥 主要零件材料
閥體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
蝶板 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
閥桿 | 碳鋼鍍鎳磷、不銹鋼 |
閥座密封圈 | 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
蝸輪裝置 | 組合件 |
測試
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
對夾式襯膠蝶閥 基本型號
手 | D71J 半襯 | 蝸 | D371J 半襯 |
D71J全襯里 | D371J全襯里 | ||
D71F4 全襯里 | D371F4 全襯里 | ||
D71F46 全襯里 | D371F46 全襯里 | ||
氣 | D671J半襯 | 電 | D971J 半襯 |
D671J全襯里 | D971J全襯里 | ||
D671F4 全襯里 | D971F4 全襯里 | ||
D671F46 全襯里 | D971F46 全襯里 |
對夾式襯膠蝶閥 設計標準
設計與制造：GB12238
結構長度：GB12238
法蘭連接尺寸：GB4216

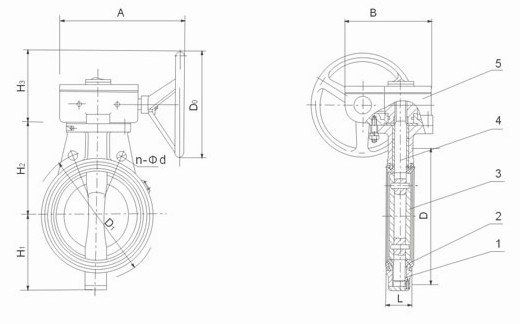

部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿 5、蝸輪裝置
對夾式襯膠蝶閥 主要外形尺寸
公稱通徑DN | 公稱壓力MPa | 工作壓力MPa | L | D | D1 | n-Φd | H1 | H2 | Do | H3 | A | B | 質量 |
40 | 1.0 | 1.0 | 33 | 150 | 110 | 4-18 | 55 | 100 | 150 | 62 | 164 | 125 | 6 |
50 | 43 | 165 | 125 | 4-18 | 64 | 120 | 150 | 62 | 164 | 125 | 7 | ||
65 | 46 | 185 | 145 | 4-18 | 80 | 120 | 208 | 62 | 164 | 125 | 10 | ||
80 | 46 | 200 | 160 | 8-18 | 112 | 130 | 260 | 62 | 164 | 125 | 11 | ||
100 | 52 | 220 | 180 | 8-18 | 90 | 140 | 275 | 62 | 164 | 125 | 12 | ||
125 | 56 | 250 | 210 | 8-18 | 112 | 160 | 350 | 106 | 289 | 200 | 18 | ||
150 | 56 | 285 | 240 | 8-22 | 135 | 175 | 350 | 106 | 289 | 200 | 29 | ||
200 | 60 | 340 | 295 | 8-22 | 160 | 210 | 240 | 106 | 289 | 200 | 34.5 | ||
250 | 0.6 | 68 | 395 | 350 | 12-22 | 206 | 235 | 240 | 106 | 289 | 200 | 44 | |
300 | 78 | 445 | 400 | 12-22 | 232 | 273 | 320 | 112 | 370 | 253 | 64.5 | ||
350 | 78 | 505 | 450 | 16-22 | 263 | 310 | 320 | 112 | 370 | 253 | 75.5 | ||
400 | 102 | 565 | 515 | 16-26 | 295 | 340 | 400 | 270 | 562 | 280 | 156 | ||
450 | 114 | 615 | 565 | 20-26 | 327 | 370 | 400 | 270 | 562 | 280 | 171.5 | ||
500 | 127 | 670 | 620 | 20-26 | 358 | 399 | 400 | 270 | 562 | 280 | 206.5 | ||
550 | 0.4 | 140 | 730 | 675 | 20-30 | 384 | 430 | 400 | 270 | 562 | 280 | 215 | |
600 | 154 | 780 | 725 | 20-30 | 474 | 460 | 500 | 270 | 562 | 280 | 283 | ||
700 | 165 | 895 | 840 | 24-30 | 486 | 510 | 500 | 125 | 503 | 443 | 426 | ||
800 | 190 | 1015 | 950 | 24-33 | 591 | 672 | 500 | 200 | 513 | 531 | 550 | ||
900 | 203 | 1115 | 1050 | 28-33 | 500 | 200 | 513 | 531 | 1070 | ||||
1000 | 216 | 1230 | 1160 | 28-36 | 721 | 800 | 550 | 273 | 713 | 815 | 1296 | ||
